2019.05.17
夜視兼容照明及顯示系統測量知多少







        夜視系統(Night Vision Imaging System,NVIS),顧名思義是可以在夜間或者說在接近於全黑環境下能夠產生可視圖像的裝置,一般是是對可見光和近紅外的可見光進行轉換。除了軍事應用外,NVIS還應用在公安、武警等部門的夜間巡邏、偵破、執法等行動中,以及銀行重要物資與倉庫的夜間監控、保衛工作中。



夜視圖(圖片來源於網絡)











要確保NVIS系統的成功應用,夜視兼容性(NVIS-Compatibility)的實現至關重要。所謂的夜視兼容性是指飛機內外的照明系統不會與NVIS相干涉,並保持裸眼可見。如果飛機內的照明及顯示系統發射的紅光及紅外光成分較多,則會干擾NVIS,並會有以下的問題出現:



● 使得NVIS產生光暈現象,降低圖像可讀性

● 降低NVIS的可讀性和敏感度

● 光源通過反射而產生的紅光會導致NVIS出現重影





夜視兼容性是通過採用夜視兼容照明及夜視兼容顯示系統來實現的。

衡量照明或者顯示是否滿足夜視兼容性,有兩個主要指標:夜視輻亮度(NR)色度

參考標準包括美軍標MIL-L-85762A、MIL-STD-3009及國軍標GJB11394《與夜視成像系統兼容的飛機內部照明》等。

根據國軍標,將飛機內部照明及顯示系統分為Ι型、Π型,每個型號中都會有細分A類和B類,針對不同類的NVIS發光體,夜視輻亮度(NR)和色度的計算如下:

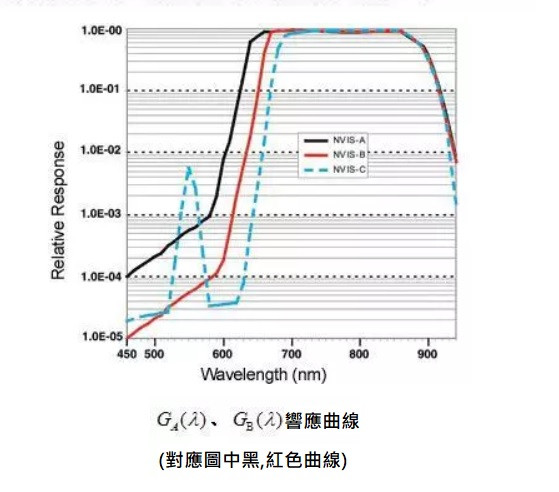

NVIS夜視兼容輻亮度(NR)計算

根據測試的NVIS夜視兼容輻亮度值對照標準的限制值,看是否滿足標準要求。



NVIS色度計算

NVIS夜視兼容性的測量

       要準確地評價NVIS的夜視兼容性,夜視兼容照明和顯示系統的光譜輻亮度分佈的測量是至關重要的。

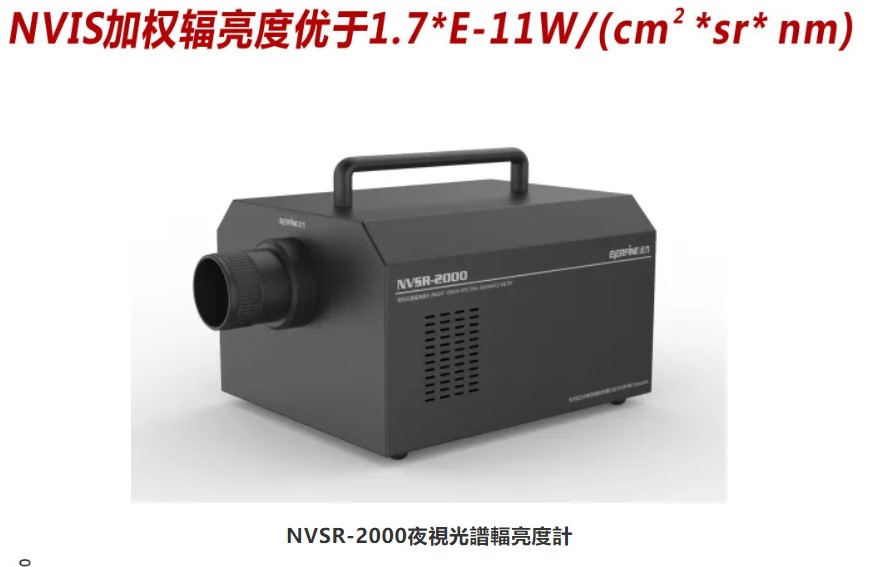

遠方公司針對飛機夜視兼容照明和顯示系統推出了NVSR-2000夜視光譜輻亮度計,該產品是專門針對可見-近紅外波段的夜視產品進行光譜、顏色、亮度、輻亮度、夜視輻亮度等參數測量的分光型輻射亮度計,完全符合美國軍標及中國軍標的要求。

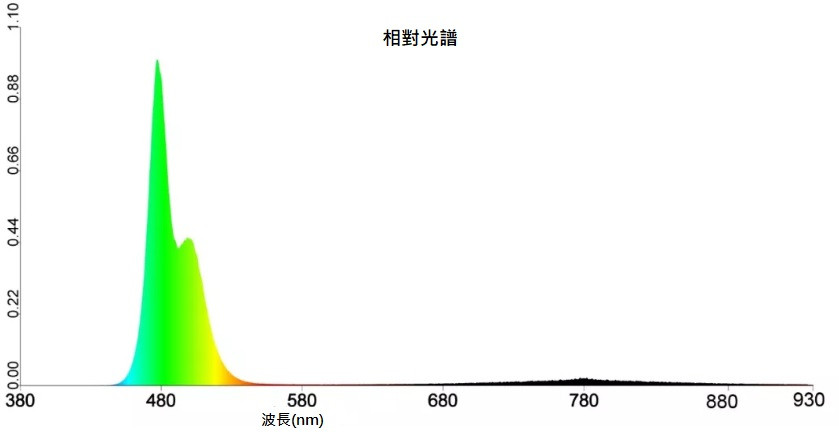

典型夜視兼容照明的相對光譜

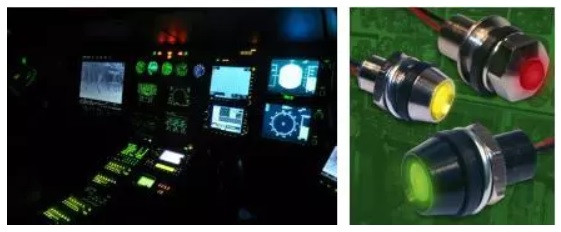

典型應用(圖片來源於網絡)

左圖為飛機內照明及顯示系統,右圖為夜視兼容LED





 主要 特點





              1. 極高靈敏度



              2. 高測量精度,高分辨率

         採用優質的恆溫製冷型陣列探測器及高性能光柵極高性能的光譜儀實現光譜輻亮度分佈的測量,無失匹配誤差,

 測試精度高,且光譜分辨率可達0.6nm/pixel



              3. 量值溯源至NIST

         採用溯源至NIST的校準系統,實現儀器光譜輻亮度的精準溯源。
